方法

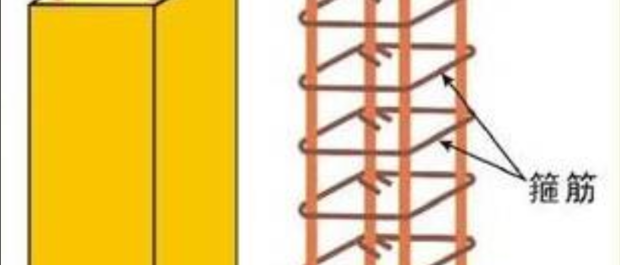

箍筋表示方法

⑴ φ10@100/200(2) :箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。

⑵ φ10@100/200(4) :箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。⑶ φ8@200(2) :箍筋為φ8，間距為200，雙肢箍。⑷ φ8@100(4)/150(2) :箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍

梁上主筋和梁下主筋同時表示方法 ：⑴ 3Φ22，3Φ20 :上部鋼筋為3Φ22, 下部鋼筋為3Φ20。⑵ 2φ12，3Φ18 :上部鋼筋為2φ12, 下部鋼筋為3Φ18。

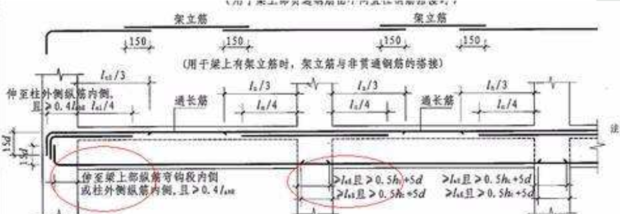

梁上部鋼筋表示方法：（標在梁上支座處）⑴ 2Φ20 ：兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵ 2Φ22+（4Φ12） ：2Φ22 為通長，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2 ：上部鋼筋上排為4Φ25，下排為2Φ25。⑷ 2Φ22+ 2Φ22 ：只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。

梁腰中鋼筋表示方法：⑴ G2φ12 表示梁兩側的構造鋼筋，每側一根φ12。⑶ N2Φ22 表示梁兩側的抗扭鋼筋，每側一根Φ22。

梁下部鋼筋表示方法：（標在梁的下部）⑴ 4Φ25: 只有一排主筋，4Φ25 全部伸入支座內。⑵ 6Φ25 2/4 :有兩排鋼筋，上排筋為2Φ25，下排筋4Φ25。⑶ 6Φ25 （-2 ）/4: 有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25: 有兩排筋，上排筋為5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通長布置。
