步進電機驅動器接線方法介紹

導讀步進電機驅動器接線方法介紹，下面一起來看看吧！方法共陽極接法，共陰檢接法和差分方式接法共陽極接法共陰極接法差分方式接法4，6和8線電機接線方法4線電機和6線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；6線電機高力矩模式：輸出電流設成電機額定電流的0.7倍；8線電機并聯接法：輸出電流應設成電機單極性接法電流的1.4倍；8線電機串聯接法：輸出電流應設成電機單極性接法電流的0.7倍。...

步進電機驅動器接線方法介紹，下面一起來看看吧！

方法

共陽極接法，共陰檢接法和差分方式接法

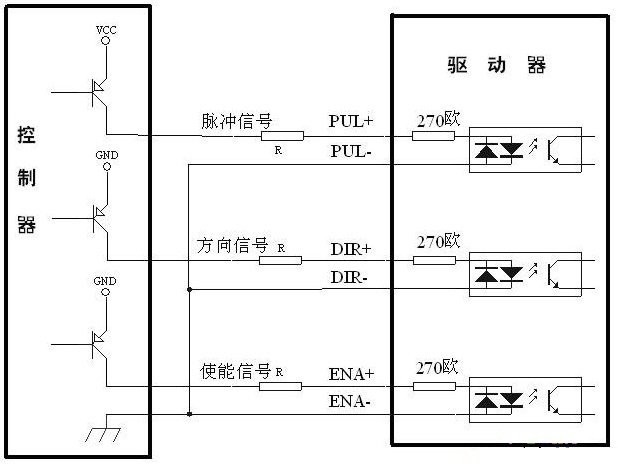

共陽極接法

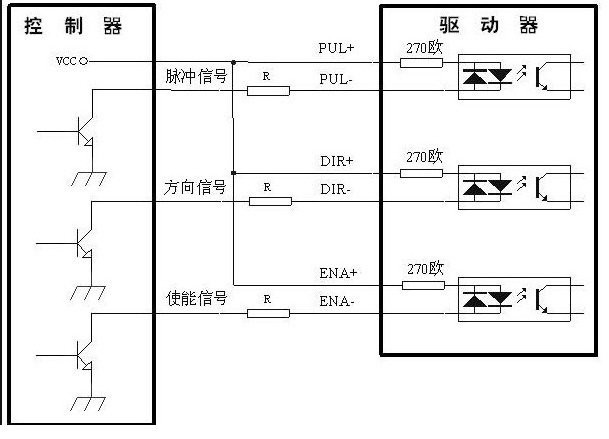

共陰極接法

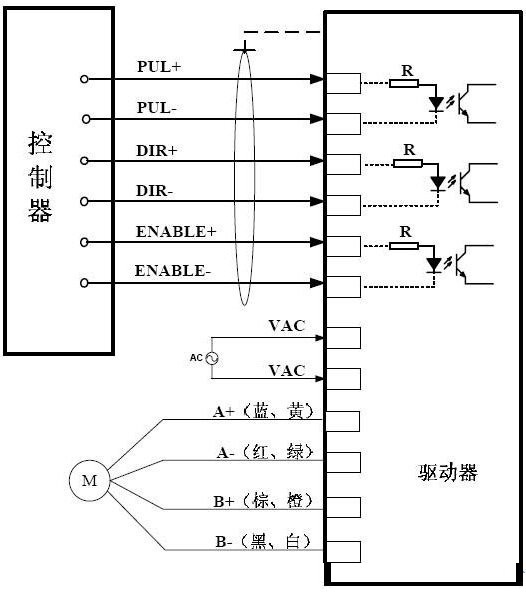

差分方式接法

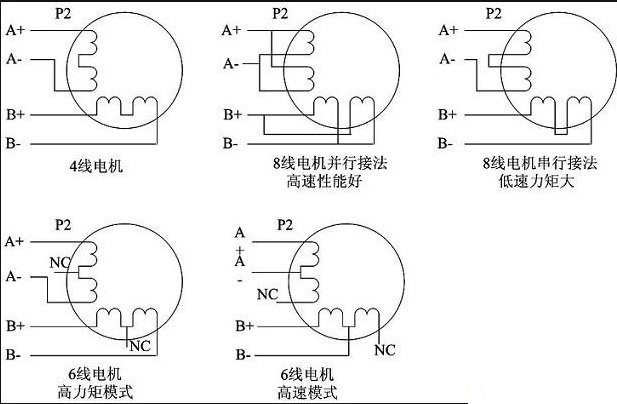

4，6和8線電機接線方法4線電機和6線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；6線電機高力矩模式：輸出電流設成電機額定電流的0.7倍； 8線電機并聯接法：輸出電流應設成電機單極性接法電流的1.4倍； 8線電機串聯接法：輸出電流應設成電機單極性接法電流的0.7倍。
