常用基礎有哪些形式？

基礎的形式有很多。但是總結起來，不外乎點、線、面、體四種形式。 點式：獨立基礎 線式：條形基礎 面式：筏形基礎 體式：箱形基礎

獨立基礎分哪些形式？

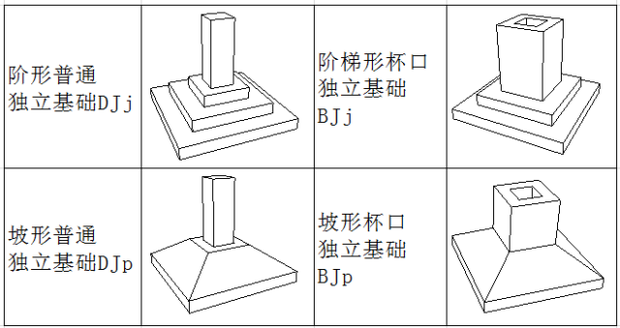

獨立基礎的形式及圖例，【依據】《11G101-3》P7，如圖所示，僅供參考

DJj1,400/300/300什么意思

基礎標注“DJj1,400/300/300”表示什么意思？

“DJj”表示1號階梯形普通獨立基礎,“400/300/300”表示臺階從下到上的尺寸。

【依據】《11G101-3》P8

DJp1,400/300什么意思

基礎標注“DJp1,400/300”表示什么意思？

“DJp1”表示1號坡形普通獨立基礎,“400/300”表示臺階從下到上的尺寸。

【依據】《11G101-3》P8

基礎標注問題五

基礎標注“BJj1，1200/300,800/700”表示什么意思？

“BJj1”表示1號階梯形杯口獨立基礎。

【依據】《11G101-3》P9

基礎標注問題六

基礎標注“B：XC14@200，YC16@150”表示什么意思？

"B"表示基礎底部配筋。

【依據】《11G101-3》P9

基礎標注問題七

基礎標注“B：X &Y C14@200”表示什么意思？

當兩向配筋相同時，以X&Y打頭注寫。

獨立基礎底部鋼筋長度縮減10%怎么構造

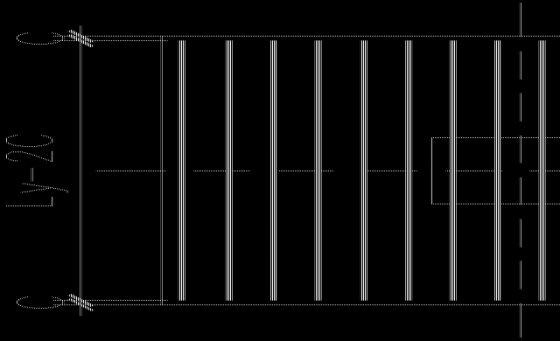

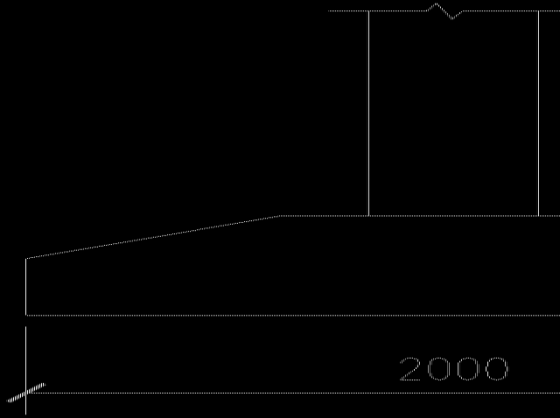

獨立基礎底部鋼筋長度縮減10%怎么構造？以柱中心距基礎邊緣距離1250mm為界。

（1）柱中心距基礎邊緣距離＜1250mm時：所有底板鋼筋端頭距基礎邊緣距離=保護層厚C

（2）柱中心距基礎邊緣距離≥1250mm時：一部分底板鋼筋端頭距基礎邊緣距離=保護層厚C；另一部分底板鋼筋端頭距基礎邊緣距離=10%邊長-C；這兩種鋼筋“隔一布一”；各邊最外側鋼筋長度不縮減。

【依據】《11G101-3》P63

基礎標注“Sn2C14”

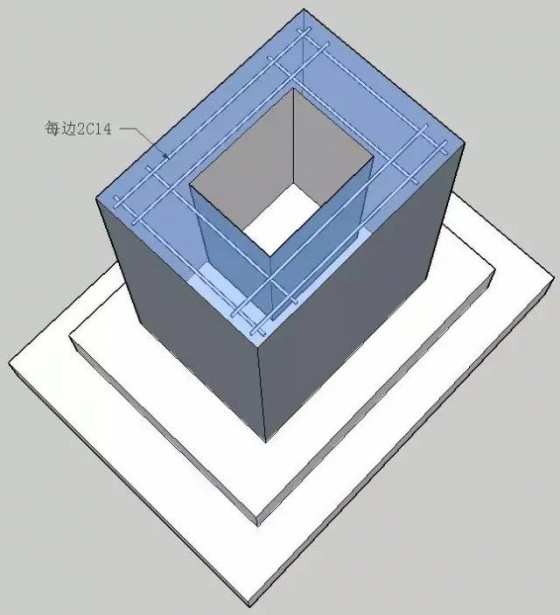

基礎標注“Sn2C14”表示什么意思？表示基礎杯口頂部焊接鋼筋網，每邊配置2根鋼筋（HRB400），直徑為14mm。

【依據】《11G101-3》P10

基礎標注問題十

基礎標注“O：4C20/C16@220/C16@200”表示什么意思？【答】表示高杯口獨立基礎側壁外側和短柱配筋。

【依據】《11G101-3》P10

獨立基礎短柱插筋如何布置

獨立基礎短柱插筋如何布置？【答】（1）四個角筋伸到基礎底板鋼筋網彎折,彎折長度為max（6d，150），中部筋每隔1米也像這樣放置一根。

（2）其余基礎壁縱筋直插入基礎臺階內La。

【依據】《11G101-3》P65

獨立基礎標注

獨立基礎標注“A10@150/300”表示什么意思？表示高杯口獨立基礎箍筋。杯口范圍箍筋間距150，短柱范圍箍筋間距300。

【依據】《11G101-3》P10

獨立基礎內箍筋是怎么布置的

獨立基礎內箍筋是怎么布置的？獨立基礎內箍筋的布置：間距≤500mm；且不少于兩道矩形封閉箍筋（非復合箍）。

【依據】《06G101-6》P66

基礎短柱范圍內有拉筋么

基礎短柱范圍內有拉筋么？如果有，怎么構造的？有拉筋。布置范圍見下圖：

在此范圍內，拉筋的規格和間距同箍筋一樣，且相對于短柱縱筋隔一拉一。

【依據】《11G101-3》P65

什么是條形基礎

什么是條形基礎？條形基礎屬于線式基礎,通常采用坡形截面或單階形截面。一般位于混凝土墻或磚墻下，用于支撐墻體構件。條形基礎分梁板式條形基礎和板式條形基礎。

條形基礎底板又分階形（TJBj）和坡形（TJBp）。

【依據】《11G101-3》P21

基礎梁標注“JL02（3A）

基礎梁標注“JL02（3A）”表示什么意思？“JL02”表示：2號基礎梁；“3”表示：基礎梁有3跨；“3A”表示：基礎梁有3跨且一端有懸挑；“3B”表示：基礎梁有3跨且兩端有懸挑；懸挑端不包括在那3跨里面?！疽罁?jù)】《11G101-3》P21

基礎梁標注“400×900”

基礎梁標注“400×900”表示什么？表示基礎梁的截面。

【依據】《11G101-3》P28

條形基礎標注

條形基礎標注“10A12@150/300（4）”表示什么意思？表示基礎梁的箍筋。

【依據】《11G101-3》P22

箍筋怎么處理

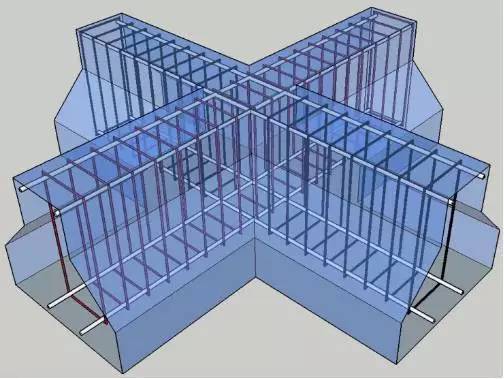

當兩基礎梁十字相交時，箍筋怎么處理？在兩基礎梁十字相交范圍內，箍筋在一個方向上貫通，另一個方向上不布置。相交區域的箍筋間距為梁端加密區間距。

【依據】《11G101-3》P31

方法20

基礎梁標注“B：4C25；T：12C257/5”表示什么意思？【答】表示基礎梁的貫通縱筋。“B：4 C25”表示梁底部有4根貫通筋。“T：12C257/5”表示梁上部有12根鋼筋分兩排，上排7根，下排5根?！疽罁?jù)】《11G101-3》P22

基礎梁的上部縱筋是怎么錨固的

基礎梁的上部縱筋是怎么錨固的？（1）當端部有外伸時：上排伸至盡端彎折12d；下排伸進柱內La。

（2）當端部無外伸時：所有縱筋伸至盡端彎折15d。

【依據】《11G101-3》P73

基礎梁的下部縱筋是怎么錨固的

基礎梁的下部縱筋是怎么錨固的？（1）當端部有外伸時：上排，一端伸至基礎邊緣，另一端伸進梁跨內max（Ln/3，Ln’）。下排伸至盡端彎折12d；

當端部無外伸時：上排，一端伸至基礎邊緣彎折15d，另一端伸進梁跨內Ln/3。下排伸至盡端彎折15d。

基礎梁的構造筋是怎么錨固的

基礎梁的構造筋是怎么錨固的？（1）非加腋基礎梁：從梁側邊緣起直錨15d。

（2）加腋基礎梁：從加腋邊緣起直錨15d。

【依據】《11G101-3》P73

基礎梁的扭筋是怎么錨固的

基礎梁的扭筋是怎么錨固的？同基礎梁上部縱筋構造?！疽罁?jù)】《11G101-3》P31

基礎梁底有高差縱筋怎么布置

基礎梁底有高差，縱筋怎么布置？

（1）較低位縱筋的布置：

（2）較高位縱筋的布置：

【依據】《11G101-3》P74

基礎梁頂有高差縱筋怎么布置

基礎梁頂有高差，縱筋怎么布置？

（1）較高位縱筋：上排，伸至對邊支座側壁下彎La（注意起算位置）；下排，伸至對邊支座側壁下彎15d（當直段長度≥La時，可不彎折）。

（2）較低位縱筋：【38】

【依據】《11G101-3》P74

基礎梁寬度不同縱筋怎么布置

基礎梁寬度不同，縱筋怎么布置？

寬出部分的縱筋到盡端后彎折15d。

【依據】《11G101-3》P74

什么是基礎梁的加腋

什么是基礎梁的加腋？基礎梁的加腋有側壁加腋和梁高加腋。如圖所示，僅供參考

標注“JL1（3）

標注“JL1（3），300*600Y200*250”表示什么意思？表示基礎梁高加腋時的尺寸。

【依據】《11G101-3》P28

加腋筋是如何構造的

基礎梁高加腋時，加腋筋是如何構造的？加腋筋構造見下圖：

加腋筋的根數為基礎梁頂部縱筋根數減1。

基礎梁側向加腋

什么情況下，基礎梁側向加腋？當基礎梁寬＜柱寬的時候，側面必須45°加腋。

【依據】《11G101-3》P75

基礎梁側向加腋筋

基礎梁側向加腋筋是怎么構造？側向加腋筋的長度為側腋邊長加兩端La。側向加腋筋的間距為柱箍筋的間距。

【依據】《11G101-3》P75

標注"TJBp01(3)

標注"TJBp01(3),200/300"表示什么意思？"TJBp01(3)"表示1號坡形條形基礎有3跨。"200/300"表示界面豎向尺寸。

【依據】《11G101-3》P24

標注"TJBj01(3)

標注"TJBj01(3),200/300"表示什么意思？【答】“TJBj01（3）”表示1號階形條形基礎底板有3跨；“200/300”表示從下到上的多階豎向尺寸。

【依據】《11G101-3》P24

條形基礎底板底部標注

條形基礎底板底部標注“"B: C14@150/ C8@250"表示什么意思？”"B"表示基礎底板配筋；" C14@150"表示橫向受力筋為直徑14的鋼筋，間距150；" C8@250"表示縱向分布筋直徑為8的鋼筋，間距250。

【依據】《11G101-3》P25
